先来看开机操作。

1、操作目的:调试或维修完成后,开机使用。

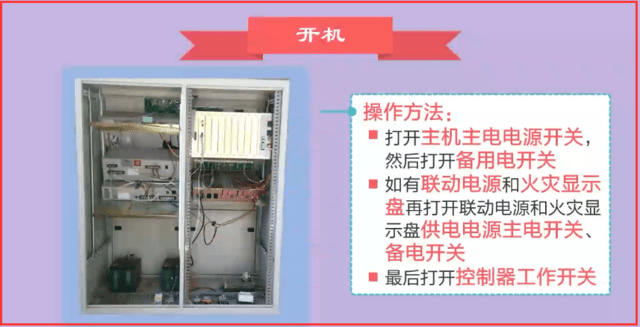

2、操作方法:打开主机主电电源开关,然后打开备用电开关,如有联动电源和火灾显示盘再打开联动电源和火灾显示盘供电电源主电开关、备电开关,最后打开控制器工作开关。

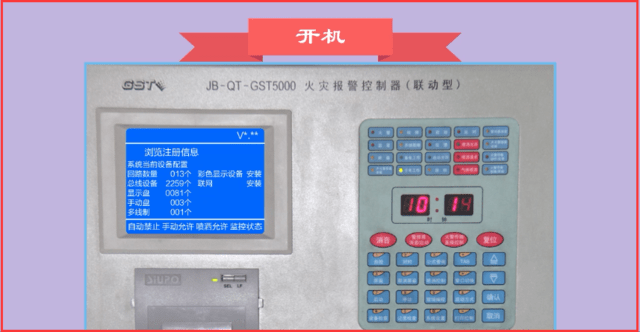

3、操作信息显示:系统上电进行初始化提示信息,声光检查信息,外接设备注册信息,注册结果信息显示。开机完成后进入正常监视状态。

以总线制火灾报警控制器(联动型)为例,显示信息界面如图所示。

再来看关机操作。

1、操作方法:关机过程按照与开机时相反的顺序关掉各开关即可。

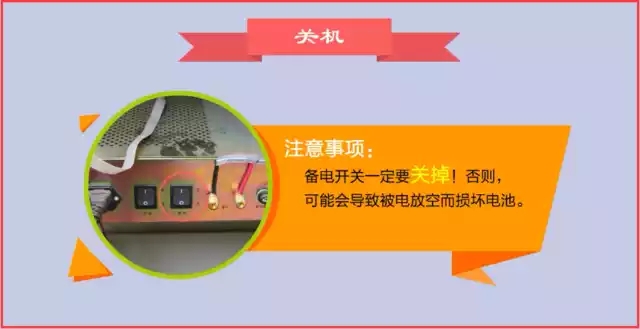

2、注意事项:要注意备电开关一定要关掉,否则,由于控制器内部依然有用电电路,将导致备电放空有损坏电池的可能。

由于控制器使用的免维护铅酸电池有微小的自放电电流,需要定期充电维护,如控制器长时间不使用,需要每个月开机充电48h

如果控制器主电断电后使用备电工作到备电保护,此时电池容量为空,需要尽快恢复主电供电并给电池充电48h,如果备电放空后超过1周不进行充电可能损坏电池。

自检操作。

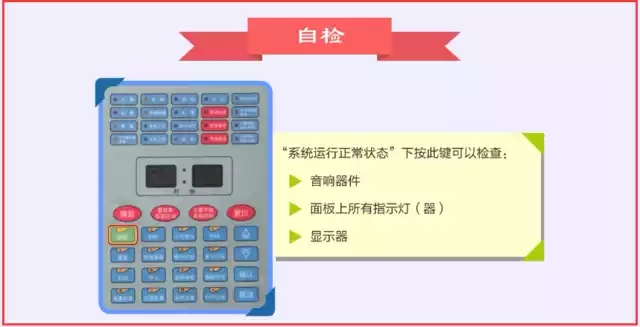

1、操作目的:火灾报警控制器操作面板上具有自检键,在系统运行正常状态下按下此键能检查本机火灾报警功能,可对火灾报警控制器的音响器件、面板上所有指示灯()、显示器进行检查。

在执行自检功能期间,受控制器控制的外接设备和输出接点均不动作。当控制器的自检时间超过1min或不能自动停止时,自检功能不影响非自检部位、探测区和控制器本身的火灾报警功能。

2、操作方法:按下自检键。如自检多个功能,还要进一步选择菜单。

3、操作信息显示:当系统中存在处于自检状态的设备时,此灯点亮;所有设备退出自检状态后此灯熄灭;设备的自检状态不受复位操作的影响。举例:按下自检键出现自检菜单选择界面如图所示。

“1”可进行控制器声光显示自检,系统将对控制器面板的指示灯、液晶显示器、扬声器进行自检,自检过程中面板指示灯全部点亮,液晶显示器上面显示的字符整屏向左平移,随后指示灯全部熄灭,各个指示灯再次一一点亮。扬声器依次发出消防车声、救护车声、机关枪声三种音响。自检结束后返回到菜单选择界面。

“3”手动盘/多线制控制器自检,系统将对手动盘、多线制控制器自检,手动盘自检过程中指示灯全部点亮,5秒钟后熄灭,随后面板上每一横排的指示灯依次点亮,最后熄灭;多线制控制器自检过程中面板的所有指示灯全部点亮,自检结束后熄灭。

消音\警报器消音操作。

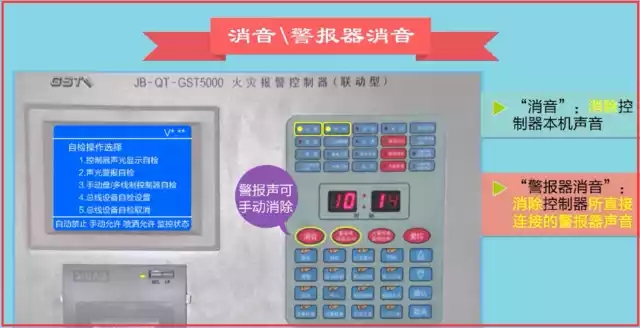

1、操作目的:在火灾报警控制器发生火警或故障等警报情况下,可发出相应的警报声加以提示,当值班人员进行火警确认时,警报声可被手动消除(按下消音”\“警报器消音),即消音操作,当再有报警信号输入时,能再次启动警报声音。消音消除控制器本机声音,警报器消音键消除控制器所直接连接的警报器声音。

2、操作方法:按下消音\“警报器消音键。

3、操作信息显示:按下警报器消音键时警报器消音灯点亮。

复位操作。

1、操作目的:复位即是为使火灾自动报警系统或系统内各组成部分恢复到正常监视状态进行的操作。火灾报警控制器设有手动复位按键,当火警或故障等处理完毕后,直接按下复位键,复位后控制器将保持仍然存在的状态及相关信息或在一段时间内重新建立这些信息。

2、操作方法:按下复位按键。

3、操作信息显示:清除当前的所有火警、故障和反馈等显示;复位所有总线制被控设备和手动消防启动盘、多线制消防联动控制盘上的状态指示灯;清除正处于请求和延时请求启动的命令;清除消音状态。火灾报警控制器的屏蔽状态不受复位操作的影响。

举例:按下复位按键,首先出现密码提示窗口,复位成功后出现系统运行正常窗口。

屏蔽\取消屏蔽操作。

1、操作目的:当外部设备(探测器、模块或火灾显示盘)发生故障时,可将它屏蔽掉,待修理或更换后,再利用取消屏蔽功能将设备恢复到正常状态。

2、操作方法:按下屏蔽键,执行屏蔽;按下取消屏蔽键,执行取消屏蔽。

3、操作信息显示:有设备处于被屏蔽状态时,屏蔽指示灯点亮,此时报警系统中被屏蔽设备的功能丧失,需要尽快恢复,并加强被屏蔽设备所处区域的人工检查。控制器没有屏蔽信息时,屏蔽指示灯自动熄灭。

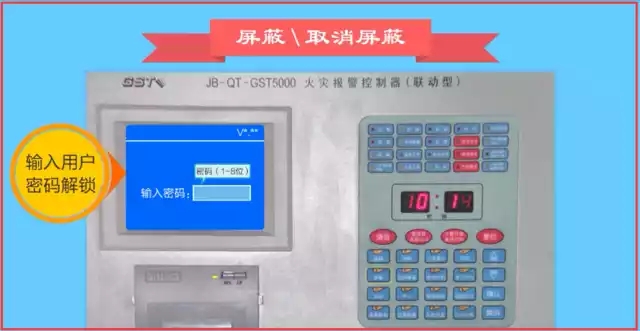

举例:按下屏蔽(若控制器处于锁键状态,需输入用户密码解锁),屏蔽操作界面显示如图所示。

假设需要屏蔽的设备为用户编码为010125的点型感烟探测器,其屏蔽操作应按照如下步骤进行:

输入欲屏蔽设备的用户编码“010125”

“TAB”键,设备类型处为高亮条。

参照附录二设备类型表,输入其设备类型“03”

确认键存储,如该设备未曾被屏蔽,屏幕的屏蔽信息中将增加该设备,否则在显示屏上提示输入错误。

按下取消屏蔽(若控制器处于锁键状态,需输入用户密码解锁),取消屏蔽操作界面显示。

输入欲释放设备的用户编码。

“TAB”键,设备类型处为高亮条。

参照设备类型表,输入其设备类型。

确认键,如该设备已被屏蔽,屏幕上此设备的屏蔽信息消失,否则显示屏上提示:输入错误,输入欲释放设备的用户编码。

信息记录查询操作。

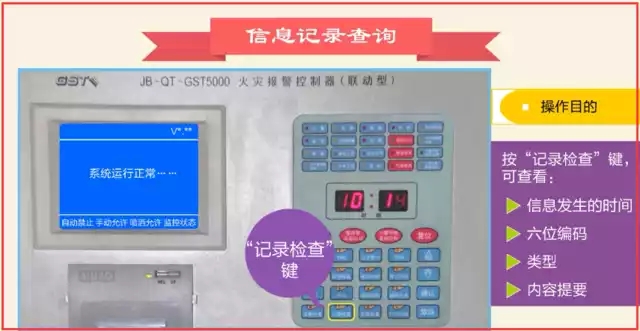

1、操作目的:火灾报警控制器操作面板上具有记录检查键,按下此键可以查看系统存储的各类信息,以了解每条信息包括记录信息发生的时间、六位编码、类型及内容提要。

2、操作方法:按下记录检查键。

3、操作信息显示:液晶屏显示系统运行记录信息,并可进行查询操作,运行记录上下翻页的界面显示见图所示,当然也可以进行选中操作,这与一般信息的查看方法完全相同。

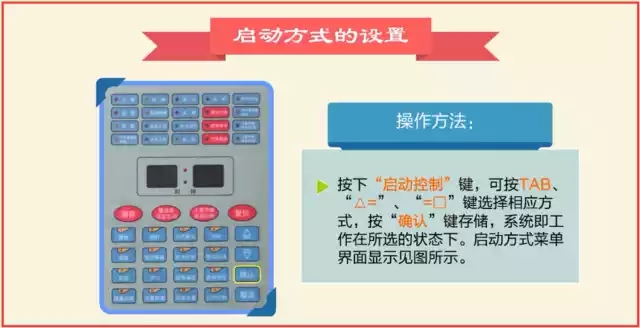

启动方式的设置操作。

1、操作目的:对现场设备的手动、自动启动方式进行允许、禁止设置,避免由于人为误操作或现场设备误报警引发的误动作。

2、操作方法:按下启动控制键,可按TAB“△=”“=▽”键选择相应方式,按确认键存储,系统即工作在所选的状态下。启动方式菜单界面显示见图所示。

3、操作信息显示:

1)手动方式是指通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作,手动允许时,屏幕下方的状态栏显示手动允许状态,只有控制器处于手动允许的状态下,才能发出手动启动命令。

2)自动方式是指满足联动条件后,系统自动进行的联动操作,其包括不允许、部分允许、全部允许三种方式。部分自动允许和全部自动允许时,面板上的自动允许灯亮。部分自动允许只允许联动公式中含有“==”的联动公式参加联动。控制器只有处于自动允许的状态下,才能发出自动联动启动命令。

3)提示方式是指在满足联动条件后,而自动方式不允许时,手动盘的指示灯将闪烁提示。其选择方式包括提示所有联动公式`“只提示含‘==’的公式以及没有提示三种方式。

一般受控设备启\停操作。

1、操作目的:使用总线制手动控制盘、多线制手动控制盘及联动方式,对一般受控设备进行启动、停动控制。

2、操作方法。

1)手动启动方式:当控制器处于手动允许状态,可分别在总线制手动控制盘和多线制手动控制盘,按下对应受控设备动作反馈信息,点亮反馈指示灯。

2)联动控制方式:当控制器处于自动允许状态,在满足联动条件的情况下,可以通过预先编写的联动公式启动现场控制设备。

3、操作信息显示:手动消防启动盘按下某一单元按键后,则该单元的命令灯点亮,并有控制命令发出,同时液晶屏显示相应受控设备的名称、部位及编码等信息,若在启动命令发出10s后没有收到反馈信号,则命令灯闪亮,直到收到反馈信号,点亮反馈指示灯,液晶屏显示动作设备名称、部位及编码等信息。启动信息显示界面见图。

多信息查询操作。

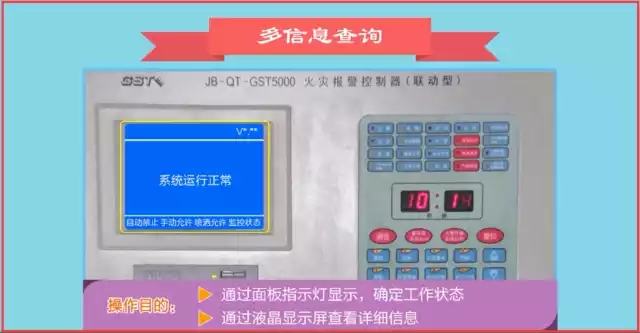

1、操作目的:通过火灾报警控制器面板指示灯显示,确定火灾报警控制器所处的工作状态,并通过液晶屏查看详细信息。

2、操作方法:查看火灾报警控制器面板指示灯,是否有火警、故障报警和屏蔽等状态显示,若有再通过液晶屏分别查看详细信息。查询举例:按窗口切换键和“TAB”键可进行窗口显示转换并进行查询。

3、操作信息显示:当火灾报警控制器面板上火警、故障、屏蔽、启动、反馈等指示灯点亮,同时液晶屏上会按照优选级别显示相应状态总数、时间、地址编码、设备类型及部位等详细信息,并可手动查询。

消防广播操作。

1、操作目的:当发生火灾时,在消防控制室通过消防广播组织疏散和自救。

2、操作方法:

1)手动启动方式:按下总线控制盘或广播分配盘相应区域消防广播启动按键,应急广播盘应自动进人应急广播状态,优先默认播放预先录制的应急疏散电子语音,可通过按键转换为话筒播放方式。操作完毕可以通过控制器复位或停动方式,将广播系统恢复正常状态。

2)联动启动方式:当控制器处于自动允许状态,同时收到火警信息后,控制器会按照联动公式编写要求,联动相关的广播设备,广播系统将自动播放预先录制的应急疏散电子语音,可手动终止电子语音,使用话筒播放方式,操作完毕可以通过控制器复位或停动方式,将广播系统恢复正常状态。

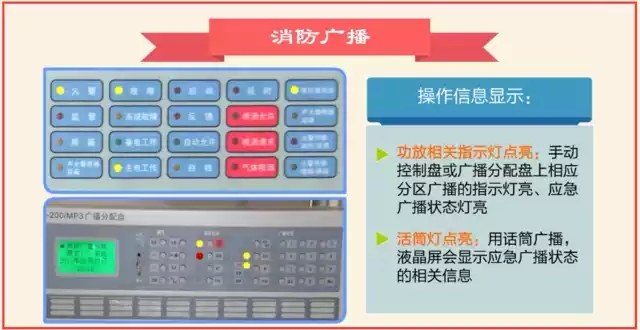

3、操作信息显示:功放相关指示灯点亮:手动控制盘或广播分配盘上相应分区广播的指示灯亮、应急广播状态灯亮。若用话筒广播,话筒灯点亮,液晶屏会显示应急广播状态的相关信息。
