自喷概况图

二、自动喷水灭火系统概述：

有人要问什么是自动喷水灭火系统（湿式系统），简单来说就是利用喷淋系统管网里面的水来灭火，水从哪里来，水的压力怎么保证，管网上的阀门作用是什么，喷淋头爆破后怎么处理等等，这些问题在了解整个系统工作原理与各部件作用后都能得到解答。简单来说给系统管网供水的有消防水池与消防水箱，通过消防水泵与稳压泵给系统管网水加压，水通过管网流到各个支管与喷淋头的位置，喷头受热爆破后，水从喷头爆破位置流出进行灭火，管网水压下降后，自动启动稳压泵及消防水泵，继续给消防管网供水，以达到灭火的目的。

三、系统施工安装注意事项:

1、注意管径与喷头数量的对应关系（喷头选型应特别注意）

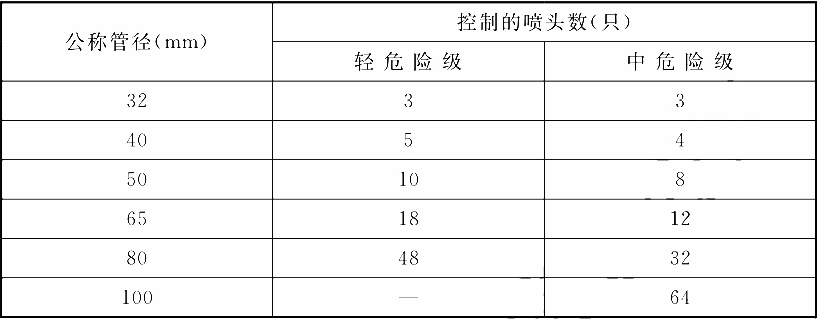

轻危险级、中危险级场所中配水支管、配水管控制的标准流量洒水喷头数量

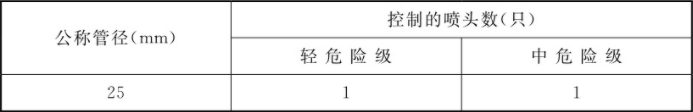

*轻危险级、中危险级场所中配水支管、配水管控制的标准流量洒水喷头数量

2、信号阀应设置在水流指示器入口前。

3、末端试水装置和试水阀距地高度宜为1.5m，排水立管宜设伸顶通气管，且管径不应小于75mm。

4、应设置前端泄水，以便维修时快速排水。

5、每组消防泵的吸水管不应少于2根，每组消防泵的出水管不应少于2根。水泵吸水管应设置控制阀与压力表，出水管应设置控制阀、止回阀和压力表。

6、水泵吸水管变径连接时，应采用偏心异径管并应管顶平接。
