如何计算一个交换机能带几台网络摄像头?

经常有朋友会有这样的疑惑，一个交换机究竟能支持多少个网络监控摄像头？千兆交换机一般接200万网络摄像机能接几个？24个网络头，用一台24口百兆交换机行不行？这样的问题。下面就这类问题做一些简单的分析！

根据摄像机的码流和数量来选择

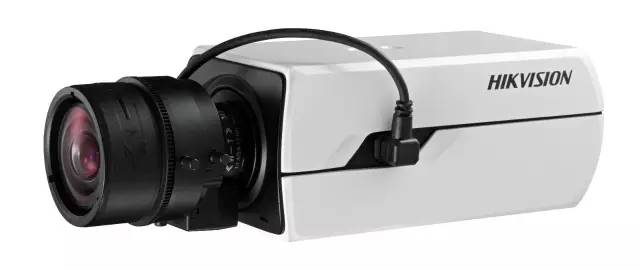

1、摄像机码流

选择交换机前，首先要弄清楚每路图像占用多少带宽。

2、摄像机的数量

要弄清楚交换机的带宽容量。常用交换机有百兆交换机、千兆交换机。它们的实际带宽一般只有理论值的 60~70% ，所以它们端口的可利用带宽大致是 60Mbps 或 600Mbps。

举例：

根据你使用的网络摄像机的品牌看单台码流，再去估算一台交换机能接多少台摄像机。

比如 :

①130 万：960p 摄像机单台码流通常 4M，用百兆交换机，那么就可以接 15 台（15×4=60M）； 用千兆交换机，可以接 150（150×4=600M） 。

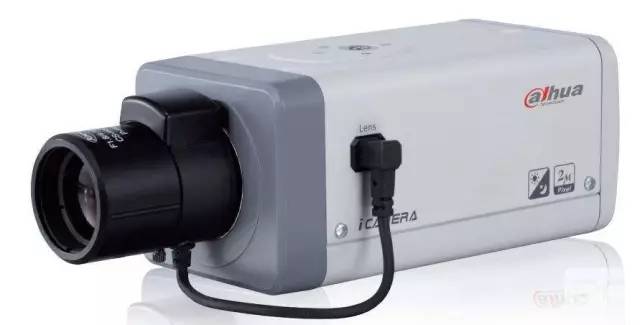

②200 万： 1080P 摄像机单台码流通常 8M，用百兆交换机，可以接 7 台（ 7×8=56M）； 用千兆交换机，可以接 75 台（75×8=600M） 这些都是以主流的 H.264 摄像头为例给大家讲解的，H.265 减半就可以了。

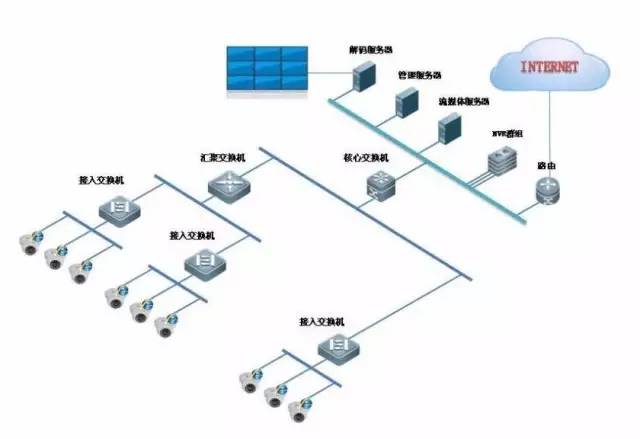

从网络拓扑结构上来讲，一个局域网通常是两到三层结构。接摄像机那端为接入层，一般用百兆交换机就够了，除非你在一个交换机上接了很多个摄像机。

 汇集层、核心层则要按该交换机汇聚了多少路图像来计算。 计算方法如下：如果接 960P 的网络摄像机，一般 15 路图像以内，用百兆交换机；超过 15 路则用千兆交换机；如果接 1080P 的网络摄像机，一般 8 路图像以内，用百兆交换机，超过 8 路则用千兆交换机。

交换机的选择要求

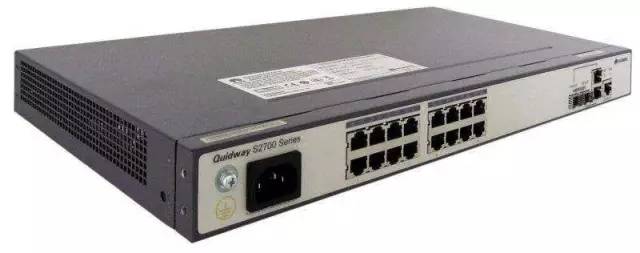

接入层交换机的选择

条件 1： 摄像机码流：4Mbps，20 个摄像机就是 20*4=80Mbps。

 也就是说，接入层交换机上传端口必须满足 80Mbps/s 的传输速率要求，考虑到交换机实际传输速率(通常为标称值的 50%，100M 的也就 50 M 左右，)，所以接入层交换机应选用具有 1000M 上传口的交换机。

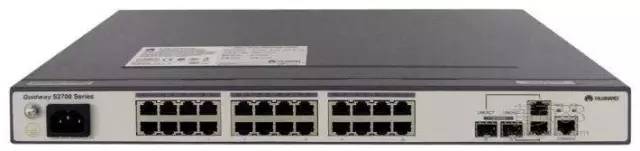

 条件 2： 交换机的背板带宽，如选择 24 口交换机，自带二个 1000M 口，总共 26 口，则接入层的交换机背板带宽要求为：(24*100M*2+1000*2*2)/1000=8.8Gbps 的背板带宽。

条件 3： 包转发率：一个 1000M 口的包转发率为 1.488Mpps/s， 则接入层的交换机交换速率为：(24*100M/1000M+2)*1.488=6.55Mpps。

 根据以上条件得出： 当有 20 路 720P 摄像机接入一个交换机时，此交换机至少必须具有 1 个 1000M 上传口、20 个以上的 100M 接入端口才能满足需求。

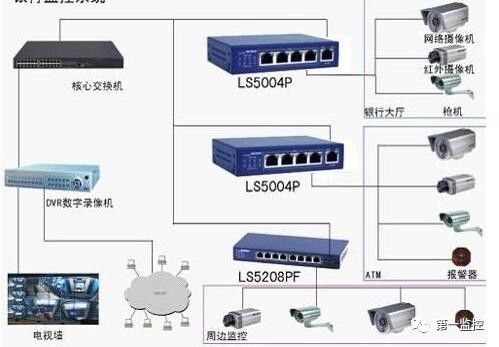

汇聚层交换机的选择

假如总共有 5 个交换机接入，每个交换机有 20 摄像机，码流为 4M,那么汇聚层的流量为：4Mbps*20 *5=400Mbps，那么汇聚层的上传端口必须是 1000M 以上的。

 如果 5 个 IPC 接入一个交换机，一般情况下需使用一个 8 口交换机，那么这个

8 口交换机是否满足要求？可以看如下三个方面：

背板带宽：端口数*端口速度*2=背板带宽 ，即 8*100*2=1.6Gbps。

包交换率：端口数*端口速度/1000*1.488Mpps=包交换率，即8*100/1000*1.488=1.20Mpps。

有些交换机的包交换率有时计算出不能达到此要求，那么就是非线速交换机，当进行大容量数量吞吐时，易造成延时。

 级联口带宽：IPC 的码流*数量=上传口的最小带宽，即 4.*5=20Mbps。通常情况下，当 IPC 带宽超过 45Mbps 时，建议使用 1000M 级联口。
